二相配电箱指示灯的接法 三相配电箱指示灯接法是什么意思？

如何从配电箱到外接电线？

1.首先关闭配电箱的主闸门或断路器，以确保安全。2.用电缆剥皮钳剥离电缆两端的保护层，暴露内部金属线。3.在配电箱中找到相应的插座或空闲电缆夹，并将电缆连接到其中。

根据需要出线，

1、220V负载一般是一路相线，一路零线，一路地线。

2、380V负载，(如380V交流电机)三相全取，再加接地线。(如果负载有当地控制，也需要零线。)

3、交流焊机有特殊的两相380V，任意出两相线。再加接地线。

接地线一般需要连接，但很多场合(如施工现场)不连接。

如何连接两相电双开？

两相电双开需要以下步骤:两相电双开可以将两根电缆连接到两个剩余电流保护器上，使两个电路在短路或接地时都能自动跳闸保护。两相电双开是电力系统保护的重要技术。原因是双开具有双重保险效果，即当一个开关故障时，另一个开关可以及时跳闸断开电路，以保护电线和设备的安全。两相电双开连接前，需要了解电缆的连接方式是否正确，电线的运行电流是否超过双开额定电流。此外，在连接过程中，还应注意双开保护类型和额定电压是否与设备相匹配。

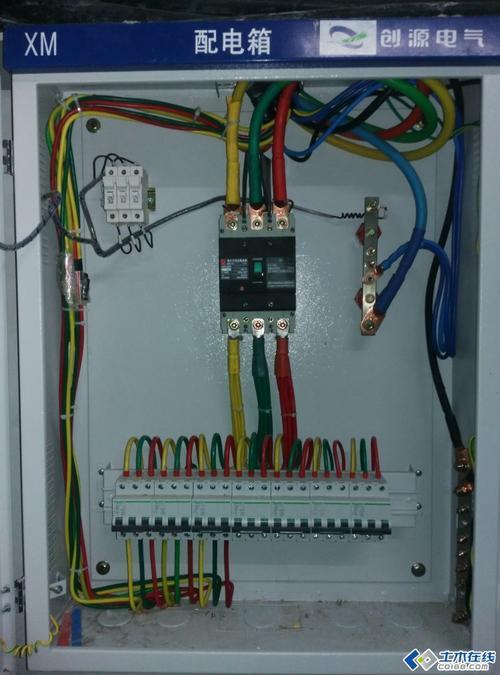

工业用电配电箱接法

配电箱前必须有一个总开关，总开关后面的线应该横截面粗，因为工业用电量很大，一般采用380伏三相电，用的电表也是三相四线，也就是说进线是四条，三条火线，一条零线，三条火线出来，直接接入机器，比两相电复杂得多。

如何连接两相电用3相机电配电柜？

两相电接三相电的方法：

三相电的颜色:A为黄色，B为绿色，C为红色。目前称为:

A、B、C或L1、L2、L3或U、V、W，顺序相同。将三相电源均匀分配到六个空气开口的上端。具体措施如下：

空气开口下的三相电从左到右分别为1、2、3。

个两相空气开口的顶部分别与1和2相连。

第二相空气开口的上端分别与2和3相连。

低压配电柜的指示灯接线图

第三个两相空气开口的上端分别与3和1相连。

然后，第四个空气开口与个空气开口相同；第五个空间开口与第二个空间开口相同；

第三和第六也是如此。这样，三相空气开口下的三相分布均匀。

扩展资料：

一、三相电与两相电的比较：

1、三相电明显的优点是需要较小的输电设备，以节省成本。三相电只需要三条相线，不需要中线（电流相互抵消）。二相电需要四条线，但输电量很小。因此，在商业电力系统中，三相电取代二相成为主流。

2、三相电输出稳定，无功率振荡。单相和二相电发电机的转轴会产生较大的噪声，而变压器会因磁致伸缩而产生噪声。

二、三相电负载接法

1、每个负载的尾端与中性线N连接，每个负载的头端与相线连接形成星形连接。在电气技术中，

我们以单相220V电压的形式连接负载，如220V照明灯、单相电机、单相电炉等。所有电气设备

在星形接入电路中，应考虑将设备均匀分布在三相电源的相线上，以保持三相负载的平衡分布。若

不这样，断路器可能会跳闸断开，表明负载不平衡。电工应注意这一点。

2、所谓负载三角形(△)连接是将三相负载中的相的头与另一相的尾连接起来。这种连接的负载，三

三线电流相等，相位相差120°三相对称电流，线电流等于相电流的1.4倍。

参考资料来源：

参考资料来源：

二相浪涌保护器如何接线？

首先，将漏电保护器固定在配电箱的卡轨上，松开漏电保护器四个接线端子的螺钉夹板。保护器有四个螺钉接线端子，上两个螺钉为进线，下两个螺钉接线端子为出线。首先，将两根电源线、一根火线和一根零线头剥落，接线端子夹板中间，用螺丝刀拧紧螺钉，然后将两根电源线从电源线中取出。将线头去皮下面的接线端子夹板固定，即可将浪涌避雷器上端与家用线主线火线连接，浪涌避雷器下端接地线
